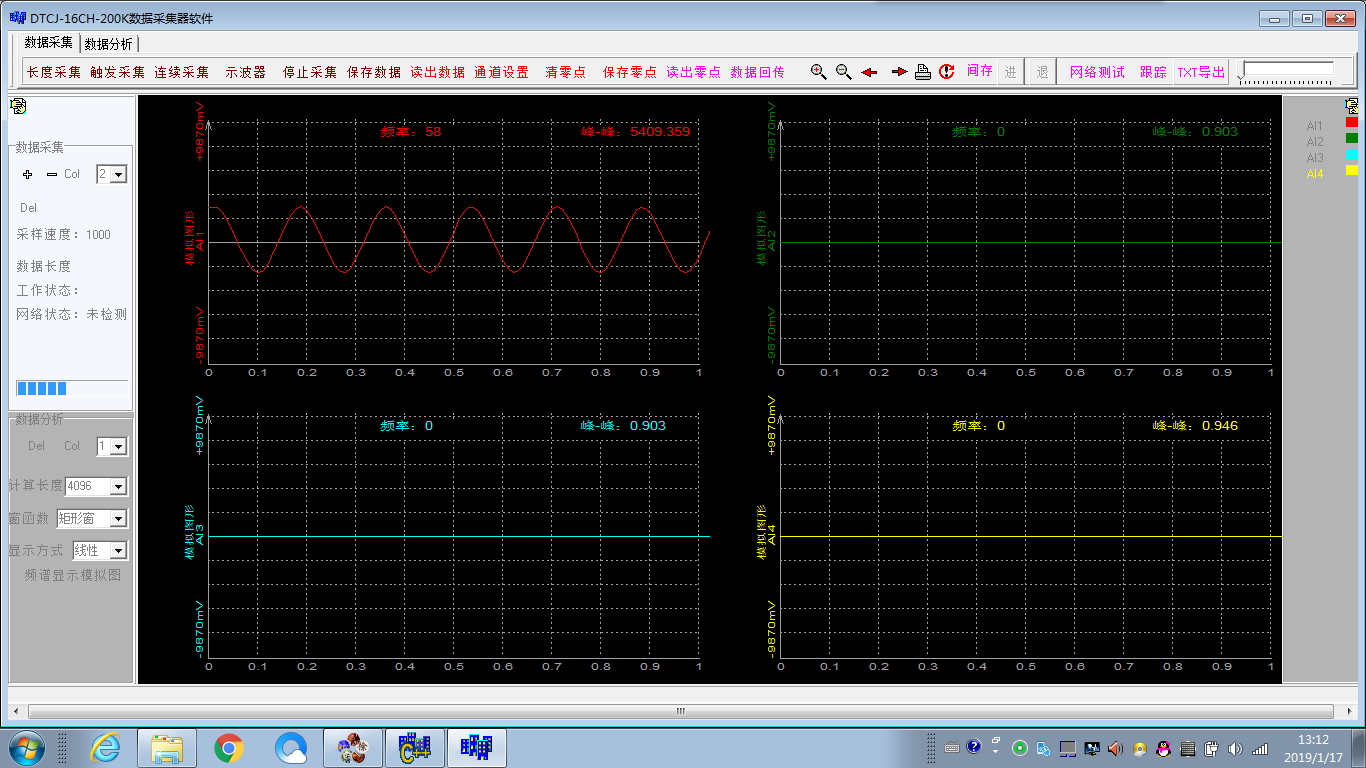

多窗口界面显示

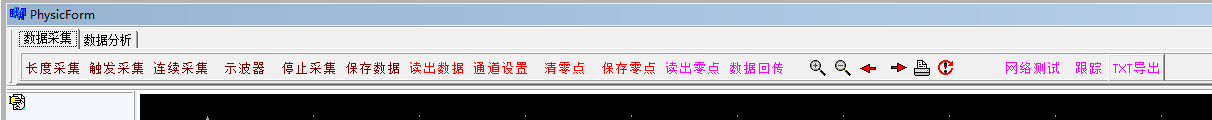

2、鼠标左键点击“网络测试”按钮，可检查仪器和计算机是否连接好。

如下图所示。

3、通道设置：点击 “通道设置”按钮，显示下图界面

  下图中：

通道选择：下面的列表，选上的通道打对号，并显示绿色，表示在采集的时候这个通道的数据将被采集，其它没选择的通道不采集。

转换系数：下面的列表，表示这个通道满量程的时候，显示的最大值。

量纲选择：下面的列表，表示这个通道采集的是什么物理量。

采样长度：是本次采集的数据的长度，用数据的个数表示。

触发电压：是在触发采集的时候，触发启动的门槛电压，也就是信号超过这个电压的时候，采集开始启动；触发电压参数单位为mV。

采样频率：是指每个通道AD采样的速度。

负延时：在触发采集的时候，为了保证数据的完整性，采样的数据已触发时刻为基点，向前移动数据指针，负延时以数据的个数为单位，如负延时是1000，触发时刻的数据个数为0，那么有效的数据是从0前边1000个开始为第一个数据。

采样位数：AD的采样位数，不同的采集器AD的位数不同。

低速采样间隔：未用到。

仪器型号代码：和采购的采集器型号对应，这样才能正确采集数据。

存盘方式：自动存盘， 数据采集完成后，自动回传数据倒计算机并保存数据到指定的文件中。手动存盘， 数据采集完成后，数据要手动回传保存，否则数据无效。

触发方式：   自动触发，触发信号是被测试的某个通道的信号，比如一个冲击信号，冲击信号到来后，幅度超过触发电压后，启动触发采集器。

外部触发，触发信号由仪器外部给出，给出信号超过触发电压幅度后启动触发采集。

触发通道选择：当内部触发功能时，可选择采集通道的信号作为启动触发信号。

仪器型号选择：可选择我公司生产的多种采集器，下图为16通道200kHz的仪器编号。
