使用电容器降低噪声

噪声分很多种，性质也是多种多样的。所以，噪声对策（即降低噪声的方法）也多种多样。在这里主要谈开关电源相关的噪声，因此，请理解为DC电压中电压电平较低、频率较高的噪声。另外，除电容外，还有齐纳二极管和噪声/浪涌/ESD抑制器等降噪部件。不同的噪声性质，所需要的降噪部件也各不相同。如果是DC/DC转换器，多数会根据其电路和电压电平，用LCR来降低噪声。

使用电容器降低噪声的示意图

下面是通过添加电容器来降低DC/DC转换器输出电压噪声的示例。

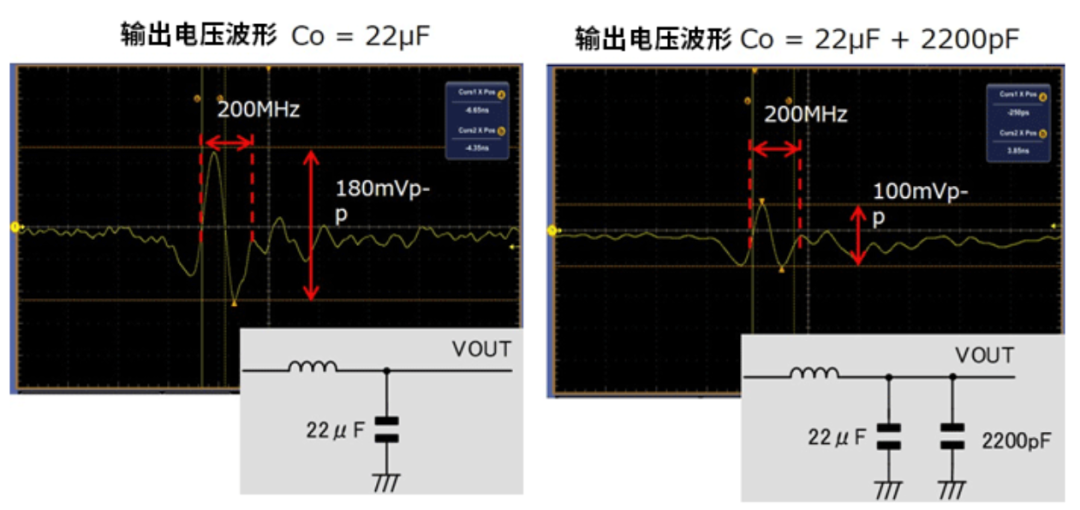

左侧的波形是输出端LC滤波器的电容为22μF时，在约200MHz的频率范围存在180mVp-p左右的噪声（振铃、反射）。右侧波形是为了降低这种噪声而添加了2200pF电容后的结果。从波形图可以看出，添加2200pF的电容使噪声降低了100mV左右。

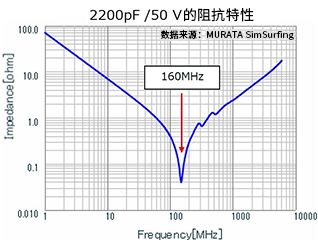

这里应该思考的是“为什么是2200pF”。下图为所添加电容器的阻抗频率特性。

之所以选择2200pF的电容，是因为阻抗在160MHz附近最低，利用这种阻抗特性，可降低噪声幅度约2MHz。

这是通过添加电容器来降低目标噪声频率的阻抗，从而降低噪声幅度的手法。

像这样通过添加电容器来降低噪声时，需要把握噪声（振铃、反射）的频率，并选择具有相应阻抗的频率特性的电容器。
