一、概述

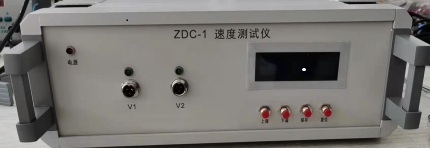

在霍普金森杆实验中，对压缩气枪发射出的撞击杆的速度测试是该实验中的重要测试内容。ZDC-1速度测试仪，设计简捷，采用高速的逻辑器件FPGA和ARM器件，分别对采样和显示独立完成，保证采样数据可靠。FPGA对速度进行采样，采样速率为5MHZ。ARM对速度进行显示控制。

二、测速方法

霍普金森杆实验测速对象：对撞击杆速度进行测量

测试方法：平行光源测速法

通过固定两只高速红外激光传感器位置，当撞击杆经过传感器时，测试撞击杆通过的时间，求取撞击的平均速度。将平均速度用2*16的液晶屏显示，此过程由ARM显示。

三、指标

速度测试范围：0.5-100m/s

精度：1%

传感器速度：5KHZ

传感器安装距离3-30CM

电源：220V 50HZ

采样速率：5MHZ

机箱尺寸：90*280*260（mm）
